氣動高溫調節閥產品結構及特點說明

發布日期：[2021-08-19] 本文關鍵詞：氣動高溫調節閥,氣動調節閥點擊率：

氣動高溫調節閥采用高溫散熱設計，加高的上閥蓋與散熱片結構，保障執行器與電氣閥定位器的工作使用安全，采用頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。很好而足夠的頂部導向系統克服小開度時的震動，很好使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。

氣動高溫調節閥由多彈簧氣動薄膜執行機構(或活塞式氣動執行器)和高溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。高溫蒸汽氣動調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性Jing確、維護方便等優點，氣動薄膜調節閥操作穩定，具有動作特性可靠，Jing確的流量特性，可調范圍大等優點。在廣泛應用中取得好質量的控制效果。

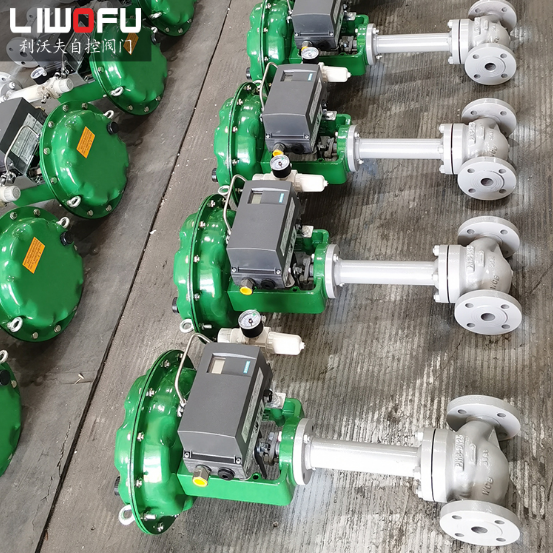

氣動高溫調節閥

氣動高溫調節閥產品結構

氣動高溫調節閥可以是高溫單座閥體、高溫套閥體、籠式高溫閥體和高溫三通閥體，一般使用在高溫水蒸氣和高溫導熱油品中，可以根據用戶需求，配套定位器。閥門定位器輸入信號為4-20mA，可以選配輸出信號4-20mA。

氣動高溫調節閥產品特點

1、采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。

2、套筒互換性強，拆裝方便，容易維修。

3、全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。

4、閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。

5、執行機構采用多彈簧結構，高度減少30％。重量減輕30％。

6、型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

7、型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
