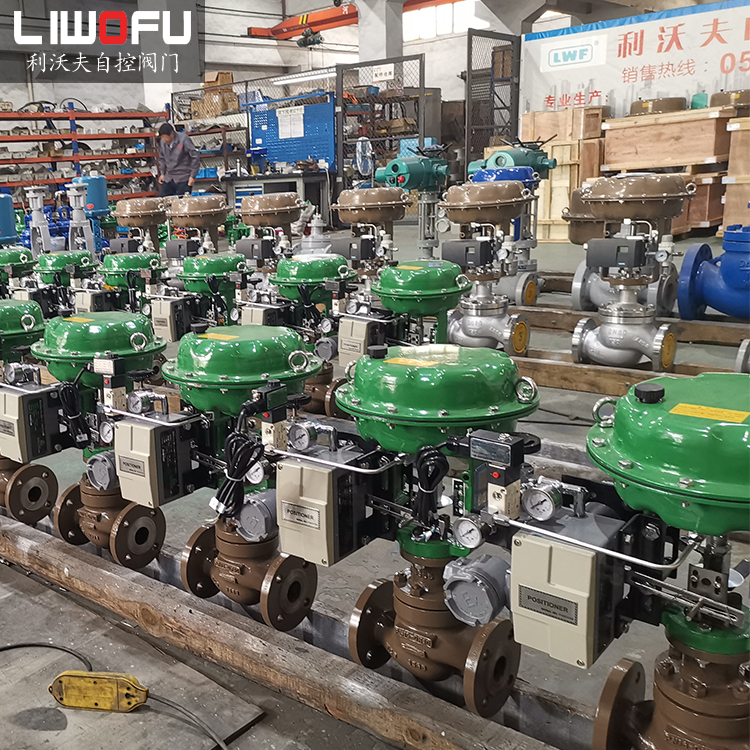

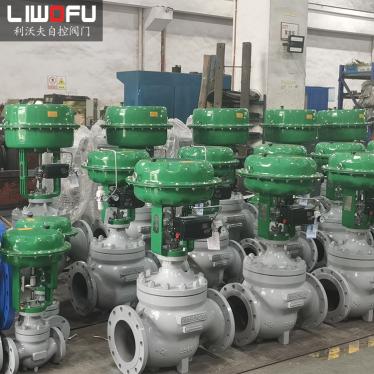

蒸汽氣動調節閥

蒸汽氣動調節閥以壓縮空氣為動力源，氣缸為執行機構，閥門由電動閥門定位器、轉換器、電磁閥、擋水閥等附件驅動，實現開/關和比例調節接收工業自動化控制系統的控制信號，完成對管道介質：流量、壓力、溫度等工藝參數的調整。氣動調節閥的特點是控制容易、響應快、本質安全，無需額外的防爆措施。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

蒸汽氣動調節閥產品特點

1、控制簡單，響應快，本質安全，無需額外的防爆措施。

2、頂置式單座調節閥，結構緊湊，零件少，維修方便。

3、閥體根據流體力學原理設計了截面均勻的低流阻流路，額定流量系數提高30%

4、調節范圍廣，原始可調比例為50。

5、執行器采用多彈簧結構，高度減少30%、重量減輕30%。

6、金屬閥芯適用于多種任務，符合IV級泄漏標準，而軟密封閥芯符合VI級泄漏標準。

蒸汽氣動調節閥產品參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	閥座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3	2	1.8	1.5	1.4	1	0,7	0.6	0.5	0.3	0.1
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
執行器型號		CARDLOTT-1		CARDLOTT-2			CARDLOTT-3			CARDLOTT-4			CARDLOTT-5
流量特性		等百分比、直線型
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
閥蓋形式		高溫型(+250～+450℃)

氣動調節閥工作原理
氣動調節閥工作原理
 氣動蒸汽調節閥工作原理
