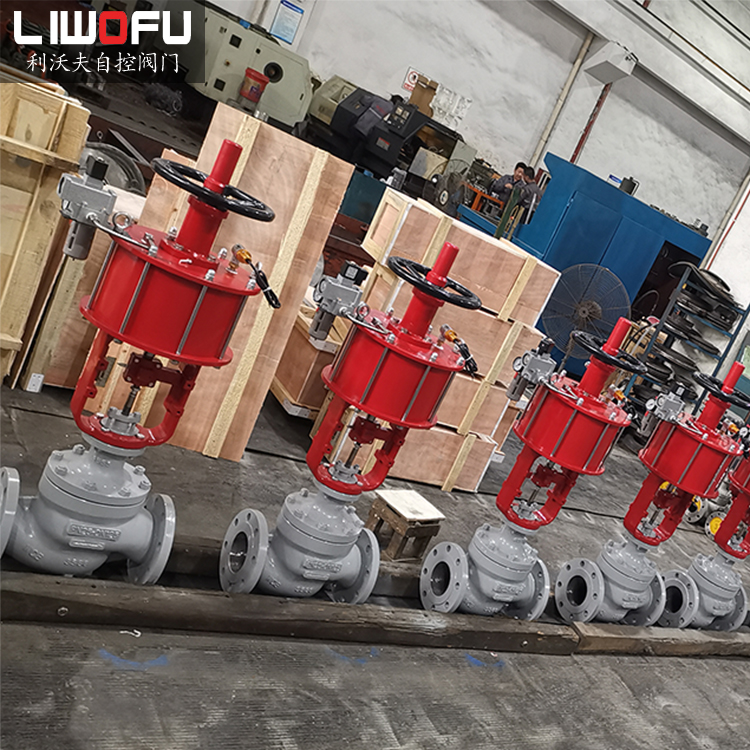

ZYHQ型氣動活塞式快速切斷閥

發布日期：[2022-02-23] 本文關鍵詞：氣動活塞式快速切斷閥點擊率：

ZYHQ型氣動活塞式快速切斷閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等，接下來由利沃夫切斷閥廠家介紹ZYHQ型氣動活塞式快速切斷閥結構特點和性能參數。

ZYHQ型氣動活塞式快速切斷閥由切斷機構與氣動活塞執行機構組成。ZYHQ型氣動活塞式快速切斷閥構采用直通單座形式，DN20閥芯為頂部導向，DN25-300閥芯為雙導向，活塞式快速切斷氣動調節閥具有結構簡單、操作方便、使用可靠、快速開閉等特點。

設計特點和執行標準

閥體、閥蓋：WCB、 ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

閥桿、閥芯：1Cr18Ni9

密封填料：V型聚四氟乙烯

O型密封圈：耐油橡膠

壓縮彈簧：60Si2Mn

密封墊：1Cr18Ni9夾石棉板

蝸桿：45

堆桿：2Cr13

氣動活塞式快速切斷閥結構

公稱通徑		20	25	32	40	50	65		80	100	125	150	200	250		300
閥座直徑		26	43	43	52	62	79		94	115	140	166	216	267		317
額定流量系數Kv		6.5	10	15	25	40	65		100	150	260	350	540	760		1178
公稱壓力(Map)		4.0
行程mm		16			25		40				60			100
介質溫度℃		-60～150(常溫)；-60～450（中溫）；-60～550（高溫）；-250～-60（低溫）
流量特性		兩位快開式
配執行機構		ZSD-2			ZSD-3		ZSD-5				ZSD-7			ZSD-9
泄漏量滴/min	軟密封	0
	硬密封	1	3				5				7		9
切斷時間S		1～2						2～4							4～7
額定行程偏差％		＋10

氣動活塞式快速切斷閥外形尺寸

公稱通徑			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離（L）			185	190	210	230	255	285	310	355	425	460	560	655	735
H1	常溫型		662	732	744	885	915	1131	1147	1155	1588	1608	1659	1850	2130
	中溫型		813	883	895	1036	1066	1296	1310	1318	1803	1823	1874
	高溫型		1018	1088	1100	1242	1272	1550	1558	1566	2028	2048	2094
	低溫型	-100℃	1127	1181	1193	1310	1335	1554	1565	1569	1942	1952	1982
		-200℃	1327	1381	1393	1510	1535	1754	1765	1769	2142	2152	2182
		-250℃	1527	1581	1593	1710	1735	1954	1965	1769	2342	2352	2382
	常溫型		447			570		706			1022			1300
	中溫型		447			570		706			1022
	高溫型		447			570		649			872
	低溫型	-100℃	500	500	500	500	500	600	600	600	700	700	700
		-200℃	700	700	700	700	700	800	800	800	900	900	900
		-250℃	900	900	900	900	900	1000	1000	1000	1100	1100	1100
H2			53	112	118	129	144	178	191	195	245	255	290	380	436
H3			222			280		378
法蘭標準			GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
