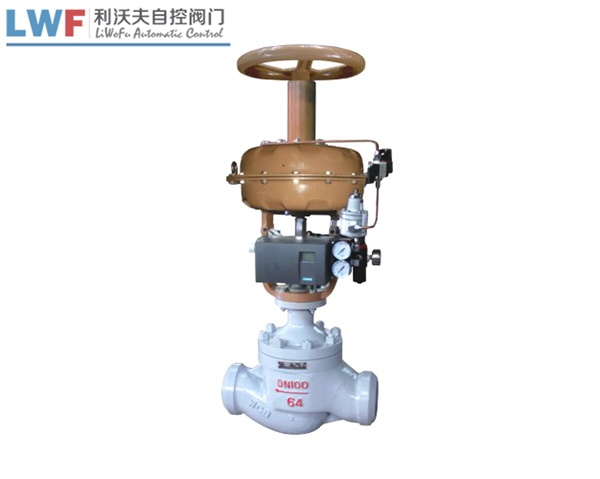

HPS型氣動高壓調節閥

?HPS型氣動高壓調節閥采用頂部導向結構。氣動高壓調節閥由兩部分組成，一個氣動膜片執行器和一個高壓調節閥。氣動高壓調節閥的結構為直通單座籠型，閥芯為柱塞形，在壓力差較大時用于閥芯。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

HPS型氣動高壓調節閥簡介

氣動高壓調節閥由兩部分組成，一個氣動膜片執行器和一個高壓調節閥。氣動高壓調節閥的結構為直通單座籠型，閥芯為柱塞形，在壓力差較大時用于閥芯。腐蝕，延長使用壽命。由于介質的閥芯上的壓力差大且力不成比例，因此在設計中選擇了剛性執行器，并且通常使用閥門定位器。

HPS型氣動高壓調節閥采用頂部導向結構。管道連接采用法蘭式或焊接式，閥體通道流線型，閥芯導向面積大，抗沖擊性好，適合中高壓直行調節。如果壓力超過1.5MPa或溫度超過250℃，建議用耐磨合金焊接密封表面，以提高密封表面的可靠性和使用壽命。在苛刻的工作條件下，需要更小的尺寸，重量和更低的噪聲。

HPS型氣動高壓調節閥主要性能指標

泄漏率：IV級，小于額定流量的10-4

回差：不帶定位器，小于全行程的3%；帶定位器，小于全行程的1%

基本誤差：不帶定位器，小于全行程的±5%；帶定位器，小于全行程的±1%

死區：不帶定位器，小于全行程的3%；帶定位器，小于全行程的1%

HPS型氣動高壓調節閥主要零部件材料

閥體材質：WCB、304、316、316L、耐腐蝕合金等

芯座材質：304、316、316L、耐腐蝕合金、F4等

膜片材質：丁腈像膠夾尼龍布

點擊查看：氣動調節閥說明書

HPS型氣動高壓調節閥技術參數

閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

HPS型氣動高壓調節閥執行機構

型式	ZHA/B多彈簧薄膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
很好面積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RC1/4"
環境溫度	-30-70℃

HPS型氣動高壓調節閥附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
